钢板网的孔径、梗宽和板厚的关系

发布时间:2015-08-14        人气:1735

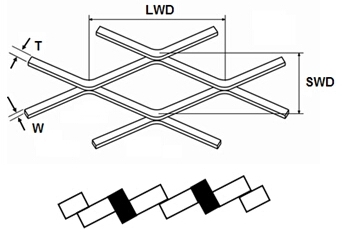

钢板网结构图

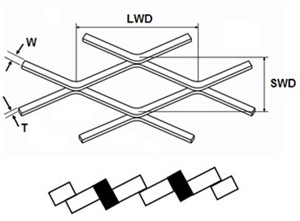

常见结构图标注


短节距(SWD):从节点中心到节点中心的短的菱形对角线的长度。


长节距(LWD):从节点中心到节点中心的长的菱形对角线的长度。


梗(W):钢板网菱形孔的边(如图)梗宽就是制作一根丝梗所用金属板的长度。


厚度(T):原张钢板的厚度。


卷:表明具体长度和宽度缠绕成卷的钢板网。


片:表明具体的长度和宽度的重型钢板网片。


重量计算公式及推演过程


原理:重量=体积 × 密度=板长 × 板宽 × 板厚 × 7.85


推演过程


网孔数=网长÷短节距;


梗的数量=2 × 网孔数;


用板长度=梗的数量 × 梗宽。


板长度=网长÷短节距 × 2 × 梗宽


总结:钢板网重量=网长÷短节距 × 2 × 梗宽 × 网宽 × 板厚×7.85


单位: kg = 米 ÷ 毫米 × 2 × 毫米 ×× 毫米 ×7.85


例如:钢板网1.0 × 30 × 20 × 1.5(1.0mm板厚,30x20孔径,1.5mm梗宽)


单位平米的重量计算结果如下,1÷20 × 2 × 1.5 × 1 × 1 ×7.85 =1.18 kgs
